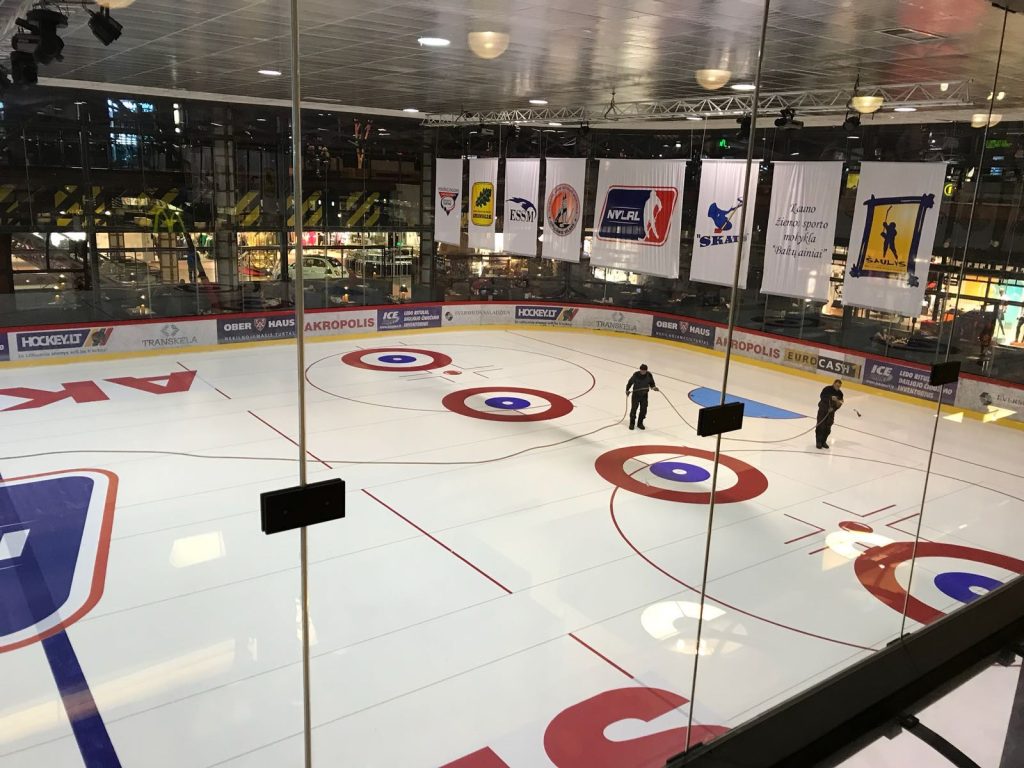

Ледовая арена Šiauliai Akropolis

Стационарная крытая ледовая арена в Šiauliai Akropolis была введена в эксплуатацию в марте 2009 года. Ледовая поверхность размером 56 × 26 м дает 1 456 м² постоянного натурального льда, интегрированного в торгово-развлекательный центр.

Проект является полезным региональным референсом для клиентов, планирующих специализированную стационарную арену, где массовое катание, хоккей и фигурное катание должны сочетаться с интенсивной ежедневной эксплуатацией и инженерными системами крупного коммерческого здания.

Кратко о проекте

Постоянный лед меняет инженерные приоритеты

В отличие от сезонного катка, который демонтируется после зимы, стационарная арена становится долгосрочной частью здания. Пол, холодоснабжение, контроль влажности, восстановление льда, дренаж, движение посетителей и сервисный доступ должны работать согласованно в течение многих лет.

Для аналогичного проекта сегодня ключевые вопросы включали бы:

• какие спортивные и общественные программы должна поддерживать арена;
• сколько месяцев в году будет работать лед;
• какие температуры льда нужны для разных активностей;
• конструкцию и теплоизоляцию пола;
• холодильную мощность и резервирование;
• гидравлическое зонирование и баланс расхода;
• контроль влажности и конденсации;
• доступ ледозаливочной техники и удаление снега;
• возможности рекуперации тепла;
• доступ в технические помещения и для обслуживания.

Постоянная плита наиболее логична, когда владелец рассчитывает на долгосрочное специализированное ледовое использование и принимает, что пол становится частью постоянной инженерной инфраструктуры здания.

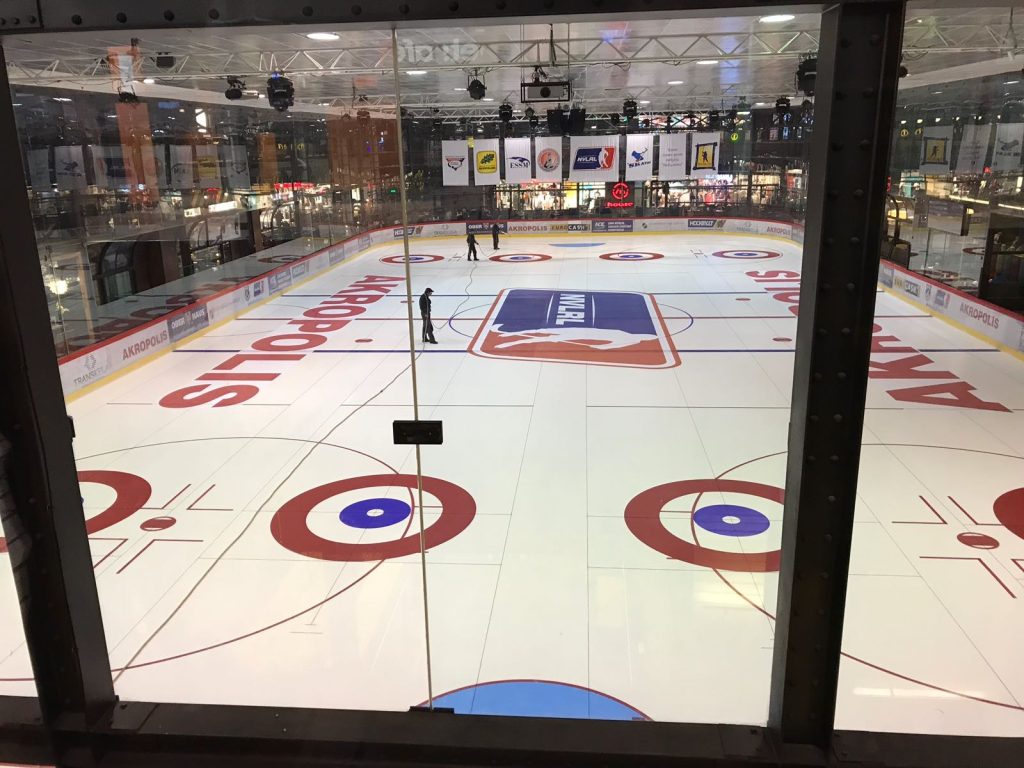

56 × 26 м: функциональный многоцелевой лед, но геометрия имеет значение

Документированные размеры площадки — 56 × 26 м. Этого достаточно для крупного пространства массового катания, тренировок и локальной спортивной деятельности, однако одни размеры не гарантируют соответствия всем требованиям профессиональных соревнований.

Текущая нормативная рамка IIHF использует стандартную соревновательную длину 60 м при ширине 26–30 м. Поэтому для нового объекта, рассчитанного на официальные соревнования, актуальные требования федерации нужно проверить до фиксации здания и геометрии бортов.

Практический вывод: высший уровень спорта, который должен поддерживать объект, нужно определить до окончательной фиксации размеров катка. Изменение геометрии после проектирования здания может быть непропорционально дорогим.

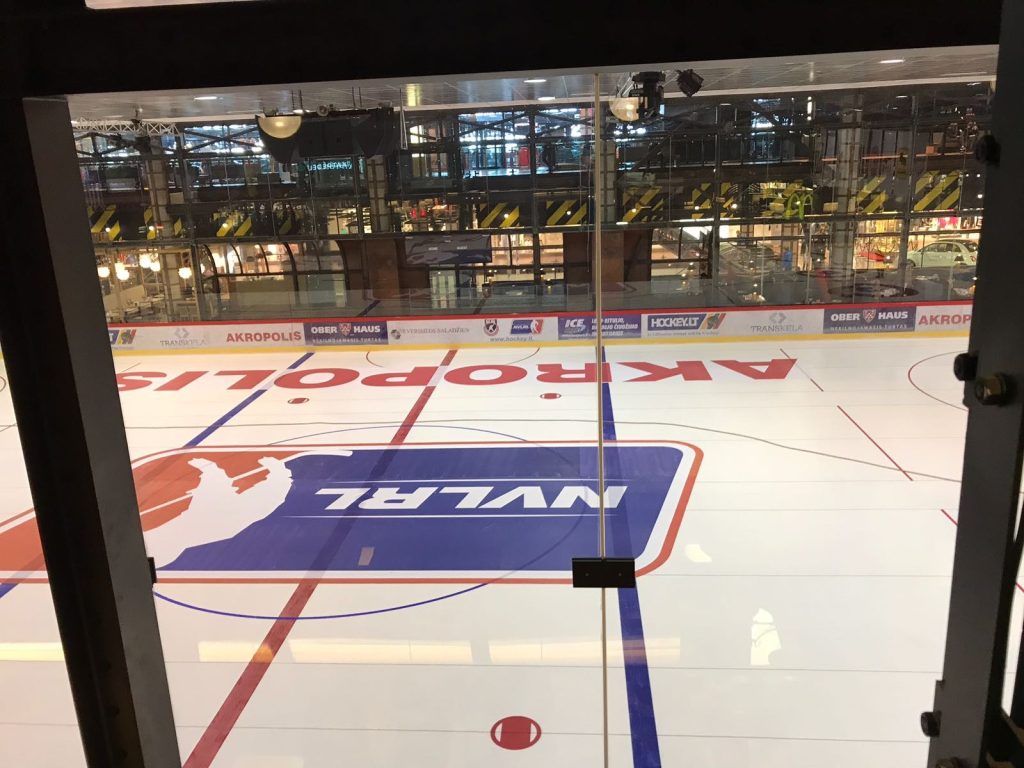

Одна арена — несколько требований к качеству льда

Массовое катание, хоккей и фигурное катание не обязательно требуют одинакового состояния поверхности.

ASHRAE приводит ориентировочные диапазоны температуры льда в помещении:

• −6,7…−5,6°C для хоккея;
• −4,4…−3,3°C для фигурного катания;
• −3,3…−2,2°C для массового катания.

Эти данные показывают, почему многофункциональную стационарную арену не следует постоянно эксплуатировать по одной избыточно низкой уставке.

Рабочий график должен определять, когда нужен более твердый хоккейный лед и когда допустим более теплый режим для фигурного или массового катания. Это улучшает и соответствие назначению, и энергоэффективность.

Источник: ASHRAE Handbook — Refrigeration, Chapter 44: Ice Rinks.

Бетонная плита является частью холодильной системы

В бетонной интегрированной системе плита — не просто конструктивный пол с охлаждением снизу. Она является частью теплопередачи.

Для современной постоянной плиты необходимо согласовать:

• расположение и шаг холодильных труб;
• армирование и бетонные работы;
• теплопроводность и толщину плиты;
• теплоизоляцию под охлаждаемой зоной;
• защиту от тепла грунта и промерзания, где требуется;
• деформационные и конструктивные решения;
• длины и зонирование гидравлических контуров;
• расположение температурных датчиков;
• пусконаладку до постоянного покрытия плиты льдом.

Ошибки внутри стационарной плиты трудно исправлять позднее, поэтому проект ледового пола нужно зафиксировать до бетонирования, а не корректировать по ходу строительства.

Гидравлический баланс влияет на равномерность льда

Большая поверхность 1 456 м² требует равномерного распределения вторичного теплоносителя. Если один контур получает больше расхода, чем другой, по плите возникают температурные различия даже при достаточной мощности холодильной установки.

Для нового проекта SPORTWAVE проверял бы:

• длины контуров;
• расположение коллекторов;
• рабочую точку насосов;
• потери давления;
• разницу температур подачи / обратки;
• процедуру заполнения и удаления воздуха;
• равномерность температуры при вводе в эксплуатацию.

Поэтому качество льда нужно оценивать как сочетание холодильной мощности и гидравлического распределения.

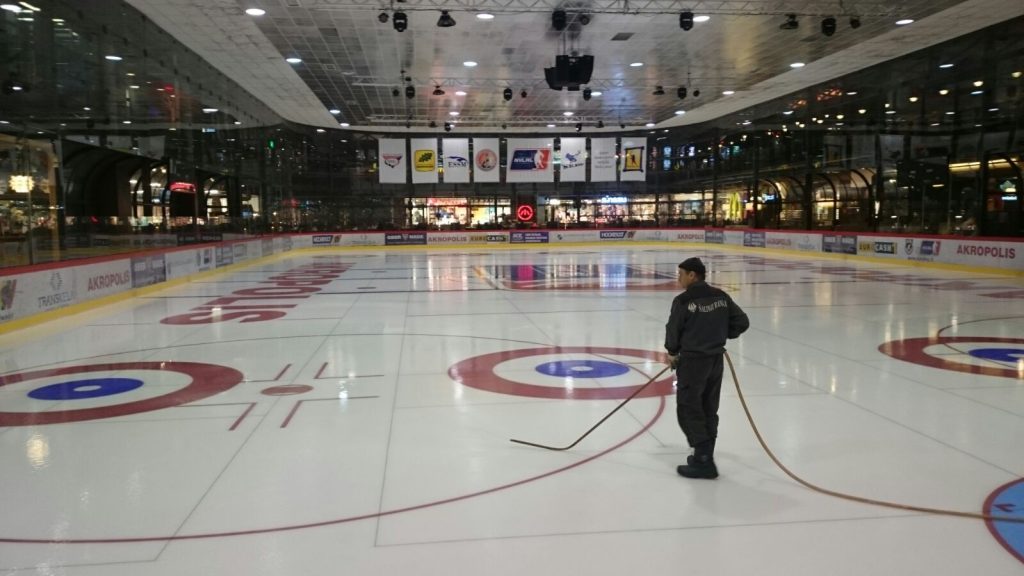

Компьютерное управление поддерживает круглогодичную эксплуатацию

Проект был оснащен компьютерной системой управления холодоснабжением.

На стационарной арене это важно, потому что нагрузка меняется в течение дня и недели. Современная стратегия управления обычно учитывает:

• температуру льда / плиты;
• температуры подачи и обратки вторичного теплоносителя;
• состояние насосов;
• ступени холодильной мощности;
• аварии и историю неисправностей;
• ночные и малонагруженные режимы;
• спортивный график;
• тренды энергии и времени работы;
• удаленный мониторинг или интеграцию с BMS, где уместно.

Автоматика не заменяет правильный подбор оборудования, но позволяет корректно спроектированной системе разумнее реагировать на изменение нагрузки.

Рекуперация тепла для технической горячей воды

В установке использовалось вторичное тепло холодильной системы для подготовки горячей воды для технических нужд катка.

Это логичная энергетическая стратегия: постоянная ледовая установка непрерывно отводит тепло от льда, а объект одновременно нуждается в тепле для других процессов.

Возможные современные нагрузки рекуперации включают:

• предварительный нагрев воды для восстановления льда;
• техническую горячую воду;
• плавление снега;
• обогрев основания / защиту от промерзания;
• нагрев вентиляционного воздуха;
• отопление помещений или предварительный нагрев бытовой горячей воды при подходящем температурном уровне.

Ключевой принцип — согласовать температуру рекуперируемого тепла с реальным одновременным спросом, а не устанавливать систему без понятного потребителя.

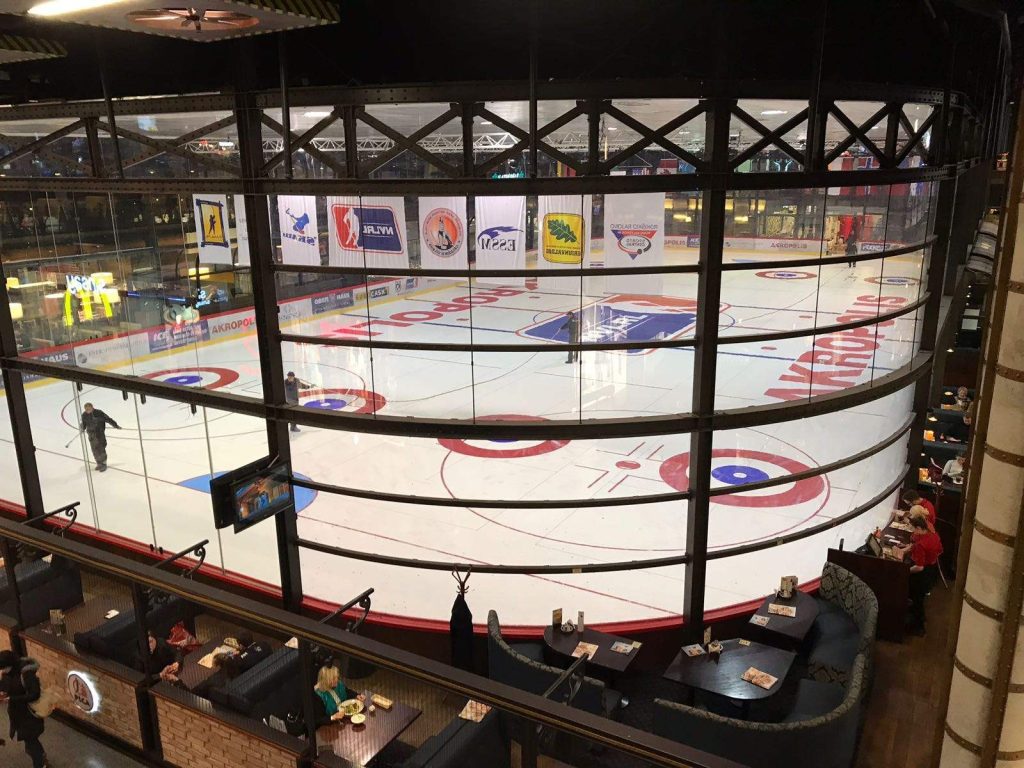

Интеграция с коммерческим зданием не менее важна, чем сам каток

Арена внутри торгового центра имеет технические интерфейсы, которых нет у отдельно стоящего открытого катка.

Для аналогичного проекта нужно координировать:

• осушение и контроль конденсации;
• отвод тепла холодильной системы;
• шум;
• электрическую нагрузку;
• движение посетителей;
• зоны зрителей;
• маршруты ледозаливочной техники;
• удаление снега;
• сервисный доступ;
• часы работы относительно окружающего торгового центра.

Даже отличное холодильное оборудование будет работать неудобно, если эти интерфейсы считать чужой зоной ответственности.

Что этот проект показывает о планировании

IIHF Official Ice Arena Guide указывает, что примерно 80–90% стоимости реализации проекта определяется на стадии планирования.

Проект Šiauliai хорошо показывает почему. Такие решения, как геометрия льда, постоянная конструкция пола, расположение технических помещений, рекуперация тепла и интеграция со зданием, становятся дорогими для изменения на поздних стадиях.

Поэтому до детальной закупки оборудования SPORTWAVE рекомендует зафиксировать:

1. эксплуатационную программу;
2. требуемый уровень спорта;
3. геометрию катка;
4. технологию пола;
5. основу теплового расчета;
6. гидравлическую концепцию;
7. интерфейсы HVAC;
8. цели по рекуперации;
9. сервисный и операторский доступ.

Источник: IIHF Official Ice Arena Guide 2024.

Постоянная бетонная плита или съемная система?

Правильное решение определяется годовым календарем, а не только первым зимним сезоном.

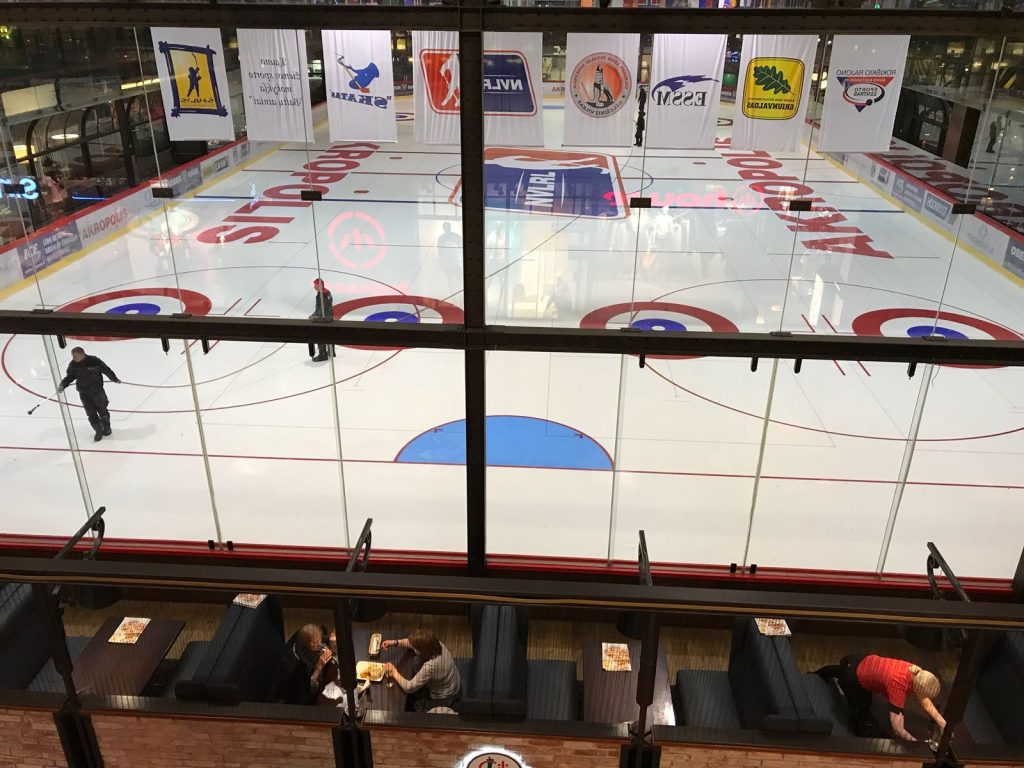

Почему этот проект остается актуальным

Šiauliai Akropolis демонстрирует долговечную концепцию стационарной арены, где бетонная плита, холодоснабжение, компьютерное управление, техническая рекуперация тепла и смешанное массовое / спортивное использование были объединены внутри коммерческого здания.

Для нового клиента переносимый урок — не историческое оборудование, а необходимость определить спортивную программу и интерфейсы здания до фиксации постоянного пола и холодильной системы.

Подход SPORTWAVE

Этот проект относится к региональной базе опыта SPORTWAVE. Новые стационарные арены рассматриваются как единая техническая система: геометрия катка, пол, холодоснабжение, гидравлика, влажность, автоматика, рекуперация, восстановление льда и требования операторов координируются вместе.
