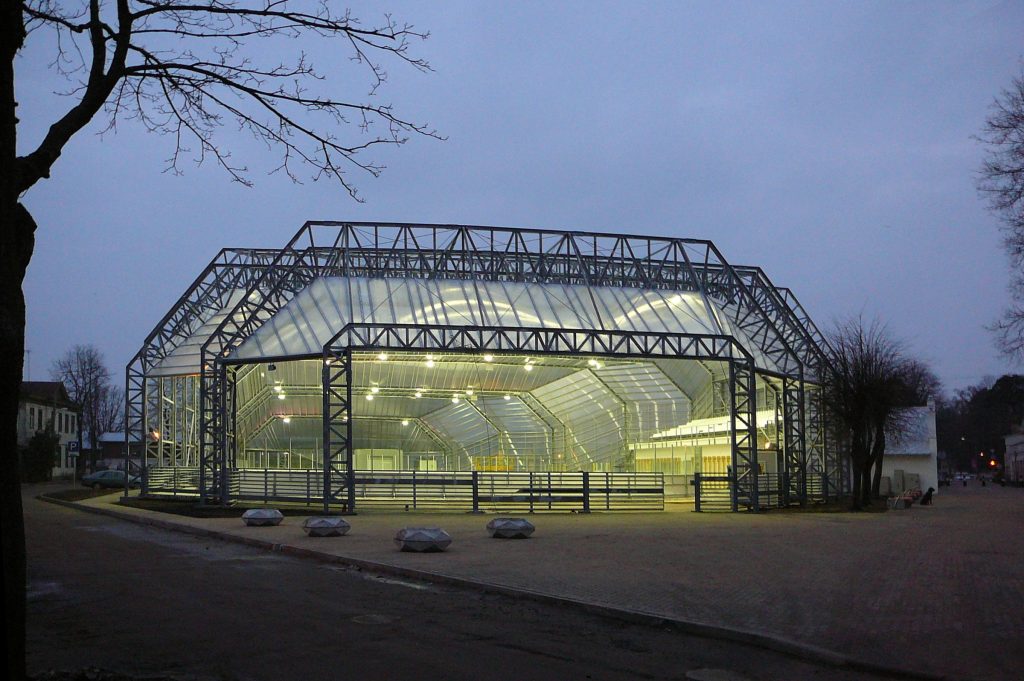

Ледовая арена городского стадиона Юрмалы

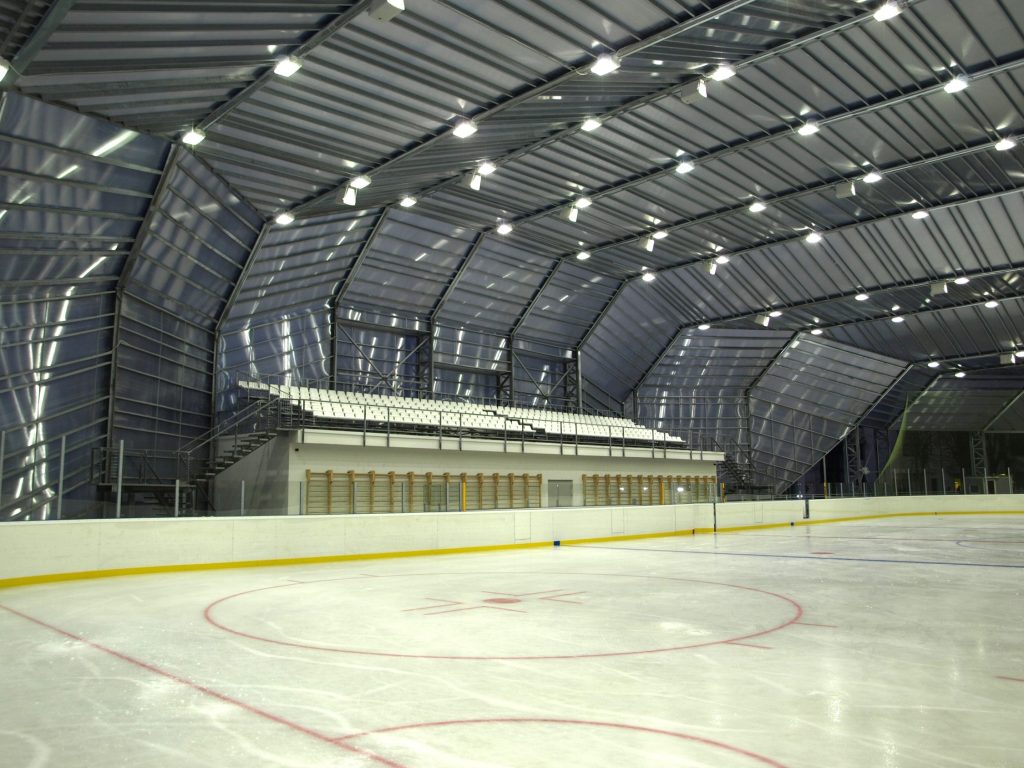

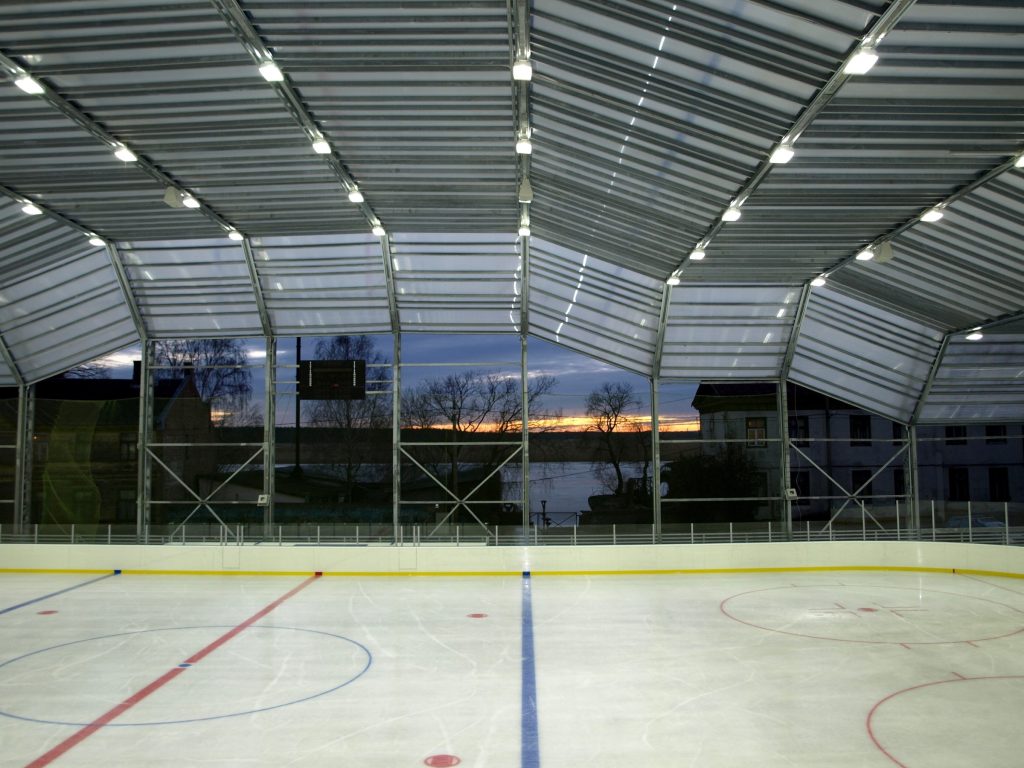

Проект городского стадиона Юрмалы — важный балтийский пример многофункционального проектирования ледовой арены. Введенная в эксплуатацию в ноябре 2007 года, площадка обеспечивает 1 624 м² натурального льда размером 58 × 28 м на базе мобильной EPDM-системы AST с профессиональными хоккейными бортами.

Главный урок проекта — модель эксплуатации: объекту требовался крупный зимний лед без постоянного превращения спортивной площадки в специализированную бетонную ледовую плиту. Мобильная холодильная система позволила той же территории поддерживать другие виды спорта вне ледового сезона.

Кратко о проекте

Годовой календарь определил выбор технологии

Стационарная бетонная ледовая плита отлично подходит объекту, полностью посвященному льду. В Юрмале задача была другой: создать профессионального масштаба зимний каток и при этом сохранить другое спортивное использование территории.

Поэтому годовой календарь является одним из главных исходных параметров.

Практический вывод: технологию пола нужно выбирать только после того, как владелец определил, что та же площадь должна делать остальную часть года.

58 × 28 м обеспечивают крупный спортивный и общественный лед

Размеры 58 × 28 м дают 1 624 м² и подходят для значительного объема тренировок, соревнований и массового катания.

При этом профессиональные борта и большая площадь не означают автоматического соответствия всем актуальным международным требованиям.

Текущая нормативная рамка IIHF использует стандартную длину 60 м и ширину 26–30 м. Для новой арены, предназначенной для официальных соревнований высокого уровня, перед фиксацией геометрии необходимо проверить актуальные требования федерации к размерам, радиусам углов, бортам и защитному стеклу.

Практический вывод: сначала определите максимальный необходимый уровень спорта. Тренировочный / общественный объект и чемпионатная арена могут использовать похожую технологию, но требовать разной геометрии и инфраструктуры.

Мобильный EPDM не означает малый или временный по качеству проект

Проект в Юрмале показывает, что гибкие EPDM-маты могут обслуживать крупную спортивно ориентированную площадку, а не только небольшой рождественский каток.

Для такого масштаба важны:

• раскладка матов и коллекторов;
• распределение вторичного теплоносителя;
• потери давления и подбор насосов;
• маршруты подключения к холодильной установке;
• ровность и несущая способность основания;
• крепление бортов и их интерфейс с временным полом;
• последовательность монтажа и демонтажа;
• хранение и защита EPDM-компонентов между сезонами.

Поверхность может быть съемной, но инженерная дисциплина остается такой же, как у постоянной арены.

Гидравлический баланс становится критичнее с ростом площади

Поле 1 624 м² содержит множество параллельных холодильных каналов. При неравномерном распределении теплоносителя отдельные зоны могут иметь разную температуру.

Для современного проекта такого масштаба пусконаладка должна включать:

• испытание герметичности;
• контролируемое заполнение и удаление воздуха;
• проверку насосов и расхода;
• анализ температур подачи / обратки;
• проверку отсутствия воздушных пробок;
• температурное картирование по поверхности;
• коррекцию гидравлического дисбаланса до открытия.

Мощный чиллер не компенсирует плохое распределение внутри поля катка.

Профессиональные хоккейные борта меняют интерфейсы проекта

Документированная установка включает профессиональные хоккейные борта. На многофункциональном объекте они влияют на геометрию, скамейки и штрафные зоны, защиту зрителей, положение ворот, доступ ледозаливочной техники, время монтажа, хранение вне сезона и взаимодействие с основной спортивной поверхностью.

Для нового проекта борта следует выбирать вместе с требуемым спортивным уровнем и стратегией сезонного демонтажа.

Посмотреть борта для ледовых арен

Зимний спорт и массовое катание требуют разных режимов

Площадка используется для тренировок, соревнований и массового катания. Эти сценарии могут требовать разного состояния льда.

ASHRAE приводит ориентиры около −6,7…−5,6°C для хоккея, −4,4…−3,3°C для фигурного катания и −3,3…−2,2°C для массового катания.

Даже если наружные или полузакрытые условия отличаются, принцип остается тем же: оператор должен использовать максимально теплую температуру льда, которая все еще удовлетворяет требуемому качеству и погоде, вместо одной избыточно холодной уставки для всех активностей.

Источник: ASHRAE Handbook — Refrigeration, Chapter 44: Ice Rinks.

Наружную и сезонную нагрузку нельзя определять только по площади

Для мобильного катка требуемая холодильная мощность зависит не только от 1 624 м² льда, но и от температуры воздуха, солнца, ветра, дождя, влажности, окружающей застройки, часов работы, интенсивности спорта и массового катания, частоты восстановления и требуемой температуры льда.

Поэтому ASHRAE использует простые отношения площади к мощности только как проверку полноценного теплового расчета.

Читать руководство по подбору холодоснабжения

Повторяющийся монтаж создает логистику жизненного цикла

Съемная система сохраняет площадку для других видов спорта, но добавляет другой набор долгосрочных задач: хранение EPDM-матов, их сушка и осмотр, хранение бортов, монтажная бригада, длительность установки и демонтажа, необходимость погрузчика / крана / специализированных инструментов, защита соединений и шлангов, локальные запасные части и предсезонные проверки.

Для ежегодной системы монтажный труд и хранение могут стать экономически не менее важными, чем закупочная стоимость технологии.

Мобильный EPDM, IceBox или постоянный пол?

Для нового многофункционального проекта SPORTWAVE сначала сравнивает модель эксплуатации.

Проект Юрмалы особенно актуален там, где владелец ценит возможность вернуть площадку к другой спортивной функции.

Независимая документация подтверждает многофункциональную концепцию

Более поздняя муниципальная документация Юрмалы продолжала указывать холодильное оборудование с EPDM-компонентами катка, хоккейными бортами и спортивной поверхностью для инлайн-спорта площадью 1 624 м² на поле Majori.

Это поддерживает центральную логику проекта: площадка не была рассчитана только на лед, а могла служить другому спорту вне зимнего сезона.

Что клиент может взять из этого проекта

1. Начинайте с годового календаря. Если площадка нужна другим видам спорта, съемная система сохраняет ее ценность.
2. Крупный мобильный лед технически требователен. Гидравлика, основание и пусконаладка остаются критичными.
3. Профессиональные борта требуют раннего планирования. Геометрия, доступ и сезонное хранение должны быть согласованы.
4. Не выводите соответствие соревнованиям из одной площади. Нужно проверять актуальные спортивные правила.
5. Включайте демонтаж в расчет жизненного цикла. Гибкость имеет стоимость в труде и логистике.
6. Подбирайте холодоснабжение по реальным условиям. Площадь не определяет наружную тепловую нагрузку.

Когда такая концепция особенно уместна сегодня

Подход типа Jūrmala стоит рассматривать, когда:

• объекту нужен крупный зимний натуральный лед;
• та же площадь должна использоваться для другого спорта летом;
• каток монтируется ежегодно;
• нужны профессиональные или тренировочные борта;
• владелец способен организовать сезонный монтаж, хранение и обслуживание;
• постоянная бетонная плита слишком ограничила бы межсезонную гибкость.

Подход SPORTWAVE

Городской стадион Юрмалы иллюстрирует ключевой принцип SPORTWAVE: технология должна следовать модели эксплуатации объекта. Мобильная EPDM-система AST позволила создать крупную зимнюю ледовую арену и одновременно сохранить другое спортивное назначение той же территории вне сезона.

В новых многофункциональных проектах SPORTWAVE сравнивает постоянные и съемные технологии вместе с холодоснабжением, бортами, монтажной логистикой, хранением и стоимостью жизненного цикла.
