Открытая ледовая арена LIDO Riga

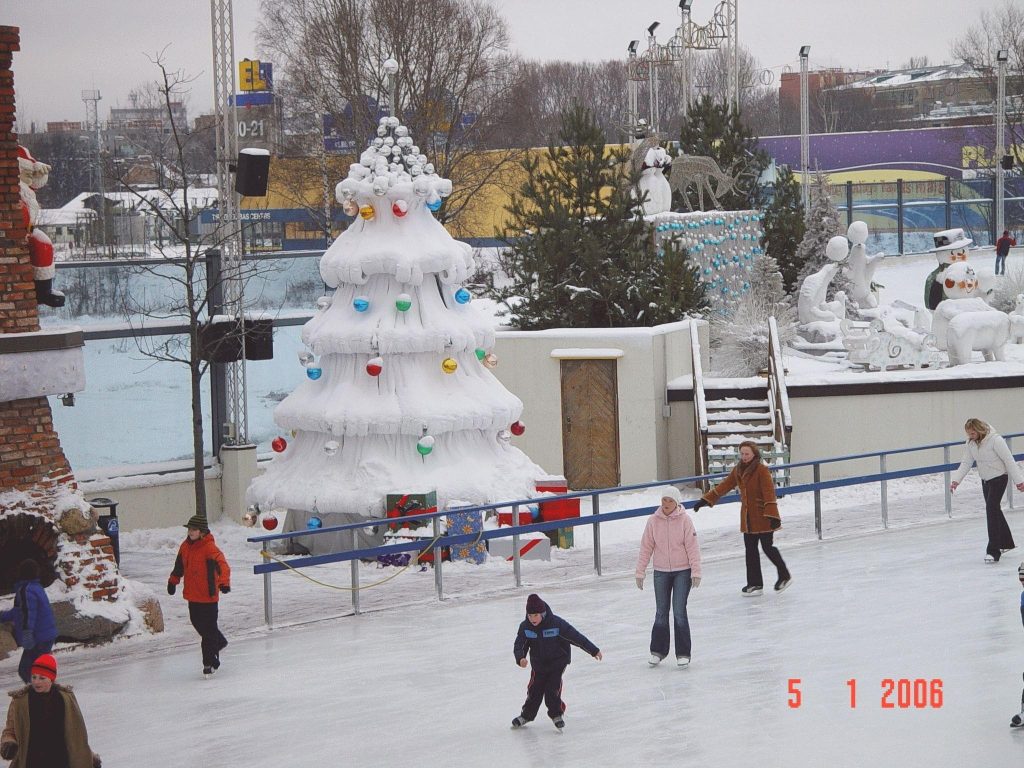

Проект LIDO Leisure Centre в Риге — один из сильнейших балтийских примеров крупномасштабного ежегодного сезонного льда. Введенная в эксплуатацию в 2003 году, система охватывала около 5 200 м² и использовала полумобильную гибкую холодильную матовую систему AST, рассчитанную на ежегодное зимнее возвращение льда и сохранение другой рекреационной функции площадки вне сезона.

Проект особенно ценен тем, что выходит за рамки стандартного прямоугольного катка. Ледовая зона создавалась как полноценная аттракция с нестандартными формами и ледовыми горками, показывая, как холодильная технология может быть встроена в более широкий посетительский сценарий.

Кратко о проекте

Параметр проекта	Документированная информация
Местоположение	LIDO Leisure Centre, Рига, Латвия
Введен	2003
Тип	Крупная сезонная открытая ледовая аттракция
Площадь льда	Около 5 200 м²
Технология	Полумобильная гибкая холодильная матовая система AST
Сезонная концепция	Монтаж на зиму, демонтаж после сезона
Концепция хранения	Холодильные маты сматываются обратно в специально предусмотренные постоянные каналы
Особенности	Нестандартные ледовые горки и фигурные элементы льда

5 200 м² превращают «каток» в инфраструктурный объект

При таком масштабе проект уже нельзя считать просто увеличенной версией небольшого сезонного катка. Открытая поверхность 5 200 м² создает другой уровень инженерной и эксплуатационной сложности.

Аналогичный современный проект потребовал бы координации:

крупной холодильной мощности на основе реальной наружной тепловой нагрузки;
гидравлического зонирования и равномерного распределения по большой площади;
нескольких точек монтажного и сервисного доступа;
дренажа и подготовки основания;
потоков посетителей между несколькими ледовыми зонами;
маршрутов восстановления льда и удаления снега;
общественной безопасности и отделения технических зон;
сезонного монтажа и демонтажа;
хранения большого объема гибких холодильных компонентов;
электрической инфраструктуры и размещения чиллеров.

Главный вывод: площадь меняет намного больше, чем только требуемые кВт. Она меняет логистику, гидравлику, обслуживание и способ использования объекта посетителями.

Ежегодный сезонный проект нужно проектировать уже под второй сезон

Концепция LIDO включала постоянное решение сезонного хранения: после зимы холодильные маты можно было сматывать обратно в специально предусмотренные каналы до следующего сезона.

Это важно, потому что ежегодные проекты становятся неэффективными, если первый монтаж спроектирован как разовое мероприятие. Если каток возвращается каждый год, нужно планировать полный цикл:

предсезонный осмотр;
разматывание и раскладка;
гидравлическое подключение;
испытание давлением;
запуск холодоснабжения;
контролируемое намораживание льда;
зимняя эксплуатация;
остановка и оттаивание;
очистка и осмотр;
контролируемое сматывание и хранение;
ремонт и замена запасных частей до следующего сезона.

Когда этот цикл заложен с самого начала, сезонная гибкость превращается в повторяемую эксплуатационную модель, а не в ежегодную строительную проблему.

Хранение — часть выбора технологии

Гибкая ледовая система привлекательна своей съемностью, но именно съемность создает требования к хранению. На большой площади плохое хранение может повредить то самое оборудование, которое обеспечивает гибкость.

Для современного ежегодного проекта нужно определить:

где хранятся маты и шланги;
как они сушатся и очищаются;
допустимый радиус и плотность сматывания;
как защищаются соединения;
защищено ли хранение от погоды;
как маркируются рулоны для следующего монтажа;
какое подъемное и транспортное оборудование требуется;
какие запасные части и ремонтные материалы остаются на объекте.

При частой работе с EPDM можно оценивать AST Sherpa по трудозатратам бригады, площади матов и риску повреждений жизненного цикла, а не как обязательный элемент.

Посмотреть AST Sherpa

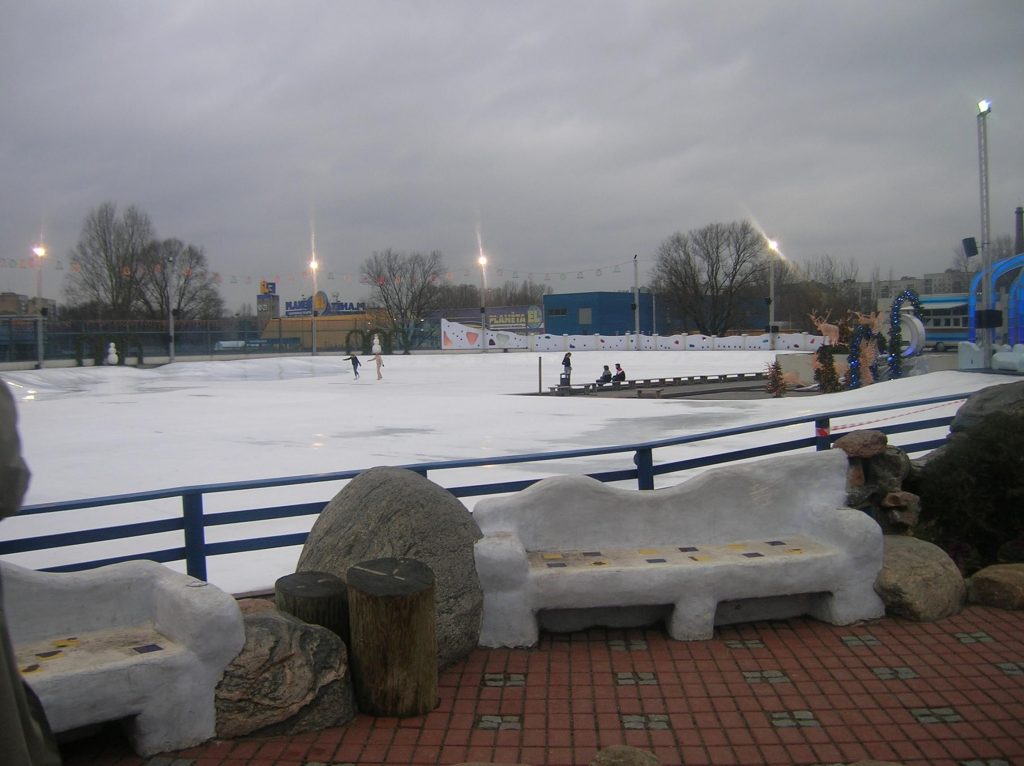

Нестандартная ледовая геометрия меняет и посетительский опыт, и инженерию

LIDO сознательно создавался как аттракция, а не как стандартная спортивная площадка. Фигурные зоны и ледовые горки делали опыт более динамичным.

Нестандартная геометрия влияет на:

раскладку холодильных матов;
длины гидравлических контуров;
обработку периметра;
обзор и надзор;
доступ для восстановления льда;
очереди и движение посетителей;
разделение начинающих и опытных катающихся;
аварийный доступ;
использование площадки вне сезона.

Практический вывод: нестандартную форму нужно проектировать вместе с холодоснабжением и эксплуатацией, а не добавлять как архитектурный контур после выбора технической системы.

Крупный открытый лед требует расчета по погодной нагрузке

Открытая ледовая поверхность напрямую зависит от температуры воздуха, солнечного излучения, ветра, дождя и влажности. Эти нагрузки могут сильно меняться в течение зимы и по разным зонам объекта.

Для 5 200 м² SPORTWAVE оценивал бы:

расчетную наружную температуру и ожидаемые теплые периоды;
прямое солнце в часы работы;
ветровую нагрузку на открытую поверхность;
дождь и отвод талой воды;
окружающие здания и затенение;
целевую температуру льда;
часы работы;
частоту восстановления;
гидравлическое расстояние между холодильной установкой и зонами;
доступную электрическую мощность.

Ориентиры ASHRAE по площади и мощности являются только проверкой полноценного теплового расчета. Для крупной открытой аттракции использовать только площадь было бы особенно ошибочно.

Гидравлическое зонирование становится инструментом проектирования

Большое поле гибких матов не следует рассматривать как один неразделенный контур. Зонирование помогает балансировать, вводить в эксплуатацию и диагностировать систему.

В современном проекте следует решить:

сколько гидравлических зон требуется;
насколько сбалансированы длины контуров;
как проверять расход;
где разместить коллекторы и отсечные точки;
как удалять воздух при заполнении;
можно ли изолировать отдельные зоны для сервиса;
как проверять температурную равномерность при пусконаладке.

Это снижает риск того, что одна плохо сбалансированная часть большой системы повлияет на всю аттракцию.

Стратегия восстановления льда должна соответствовать геометрии

Большой нестандартный ледовый объект может требовать другой схемы обслуживания, чем одна хоккейная площадка 30 × 60 м.

Оператору нужно заранее понимать:

какие зоны доступны самоходной машине;
где она может разворачиваться;
нужны ли в узких или фигурных участках меньшие машины или ручные инструменты;
где выгружается снег;
сколько занимает полный цикл;
как делить объект на рабочие зоны во время обслуживания.

Чем сложнее ледовый ландшафт, тем важнее спроектировать маршрут обслуживания до открытия.

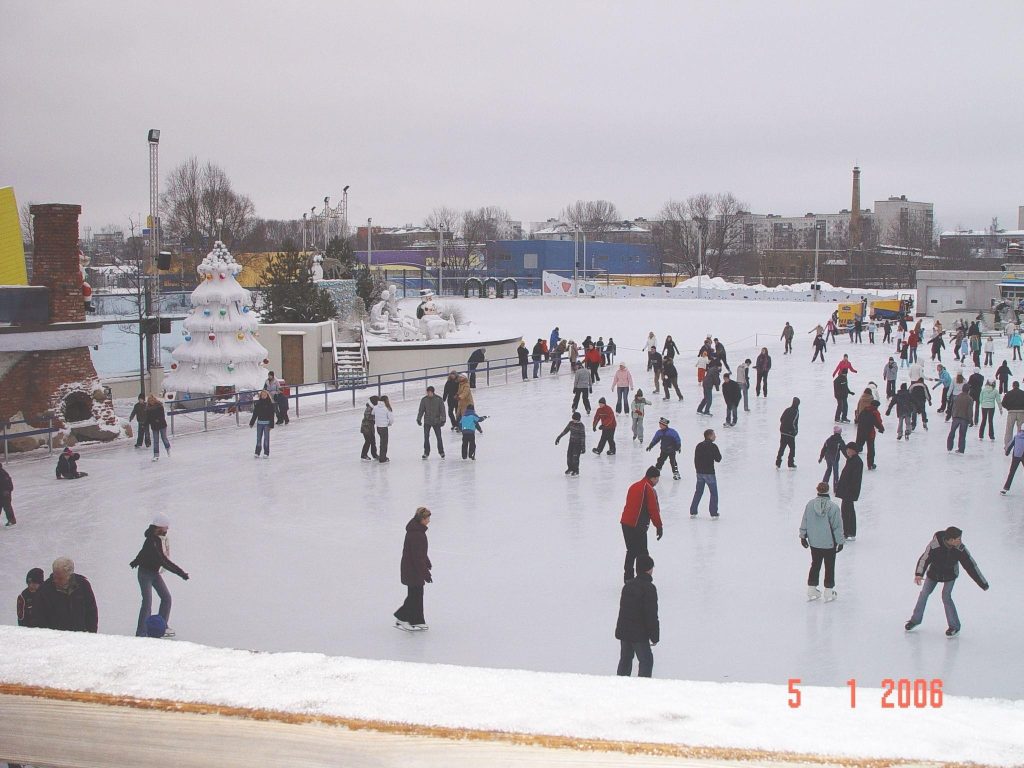

Крупной сезонной аттракции нужен отдельный план движения посетителей

Технический лед — только часть клиентского опыта. На таком объекте отдельно планируются входы и выходы, прокат коньков, резиновые маршруты, зоны начинающих, отдых, надзор, первая помощь, зрительские места, питание и развлекательные зоны и контроль пикового потока.

ASHRAE приводит для массового катания ориентир примерно 2,3–2,8 м² льда на одного фактически катающегося. Для 5 200 м² это не юридический расчет вместимости, но хорошо показывает, почему управление посетителями становится отдельной эксплуатационной системой.

Источник: ASHRAE Handbook — Refrigeration, Chapter 44: Ice Rinks.

Полумобильный EPDM, IceBox, SkateWay® или постоянная система?

Современный проект, вдохновленный LIDO, следует сравнивать по модели сезонной эксплуатации, а не копировать историческую схему автоматически.

Технологическое направление	Когда подходит
Традиционный / полумобильный EPDM	Большие нестандартные сезонные поверхности с многоразовыми гибкими холодильными матами.
AST IceBox	Ежегодные модульные катки, где приоритетны организованное сматывание и хранение.
AST SkateWay®	Дорожки, повороты и соединенные ледовые зоны.
Постоянная плита или IcePhalt®	Когда холодильная инфраструктура может оставаться постоянно и площадка имеет совместимую функцию вне сезона.

Для очень крупных объектов возможна и гибридная концепция, где разные технологии обслуживают разные зоны.

Что клиент может взять из LIDO

Ежегодный сезонный проект нужно проектировать для повторного использования. Хранение и демонтаж — часть технической концепции.
Большие площади требуют гидравлического и эксплуатационного зонирования. «Больше» не означает просто «больше кВт».
Нестандартная геометрия может создавать ценность места притяжения. Но ее нужно согласовать с обслуживанием, безопасностью и холодоснабжением.
Нужно сохранять ценность площадки вне сезона. Сезонный лед может сосуществовать с другой функцией при правильной инфраструктуре.
Поток посетителей становится инженерным параметром. Прокат, доступ, обслуживание и надзор могут ограничивать реальную вместимость.
Наружная погода определяет холодоснабжение. Одной площади недостаточно.

Когда концепция типа LIDO особенно уместна

Такой подход стоит рассматривать, когда клиент хочет:

крупное зимнее место притяжения вместо стандартного катка;
ежегодную работу на одной площадке;
нестандартные формы или рекреационные ледовые элементы;
возврат основной территории к другой функции после зимы;
многоразовую сезонную холодильную инфраструктуру;
интеграцию льда в существующий leisure-, hospitality- или entertainment-объект.

Подход SPORTWAVE

LIDO показывает верхнюю границу возможностей гибкого сезонного льда: не просто временный каток, а многоразовая зимняя инфраструктура и место притяжения. Для современных проектов SPORTWAVE использует ту же проектную логику, выбирая актуальную комбинацию EPDM, IceBox, SkateWay®, холодоснабжения, автоматики и эксплуатационного оборудования.
