Ледовая арена Vilnius Akropolis

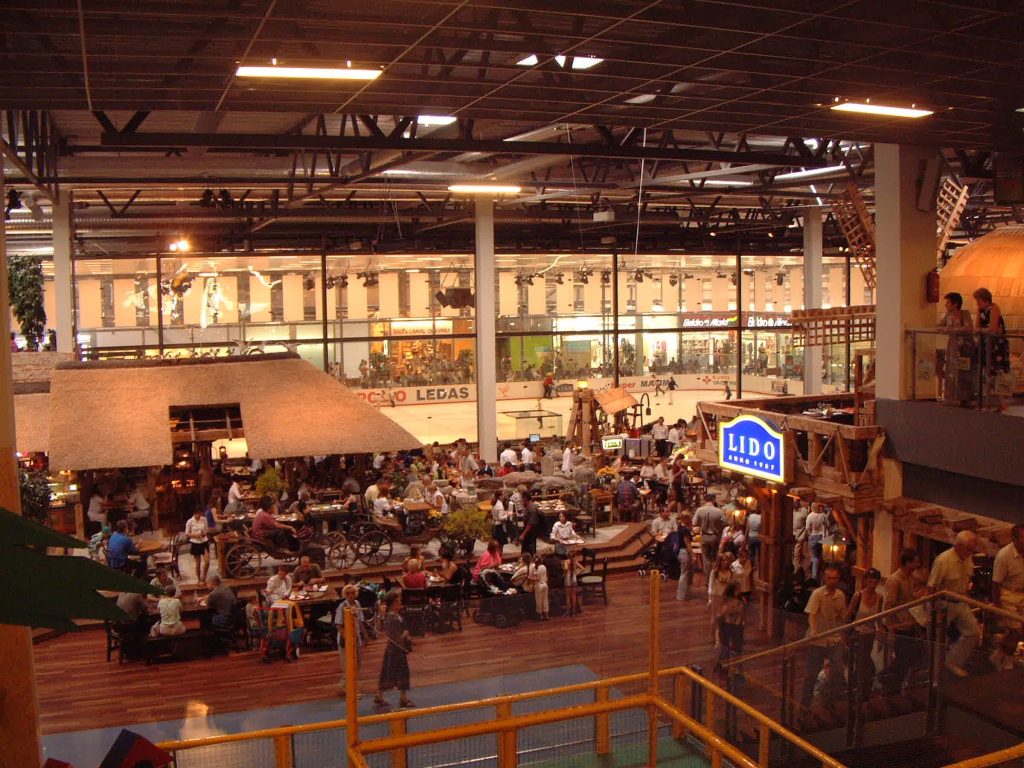

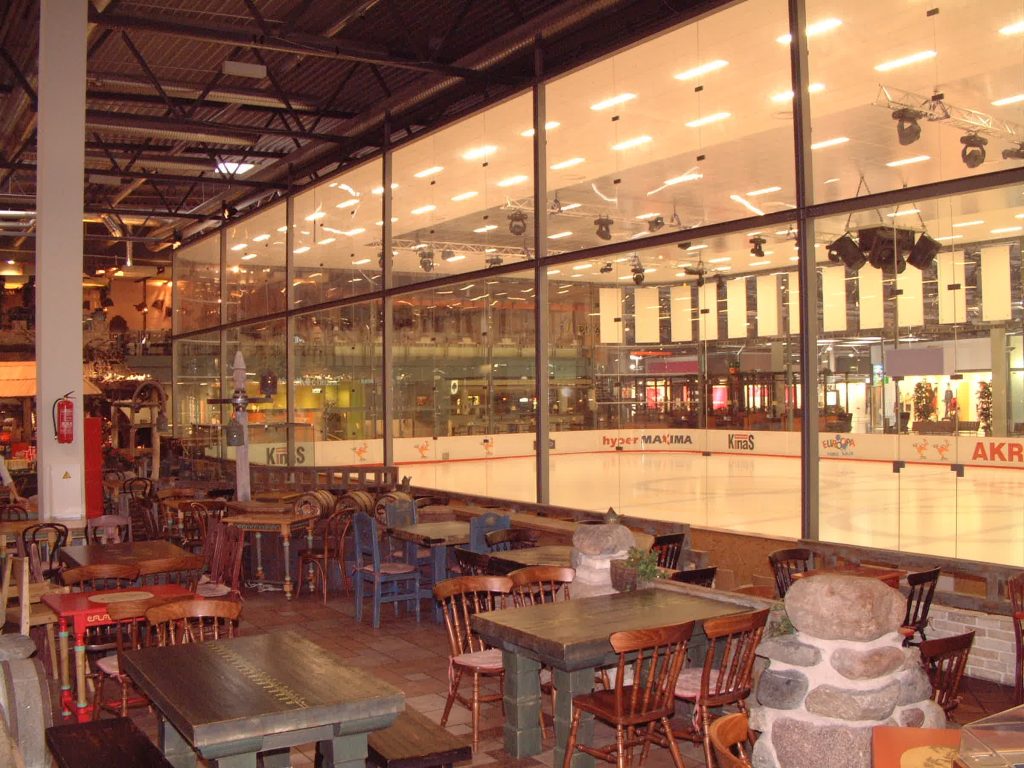

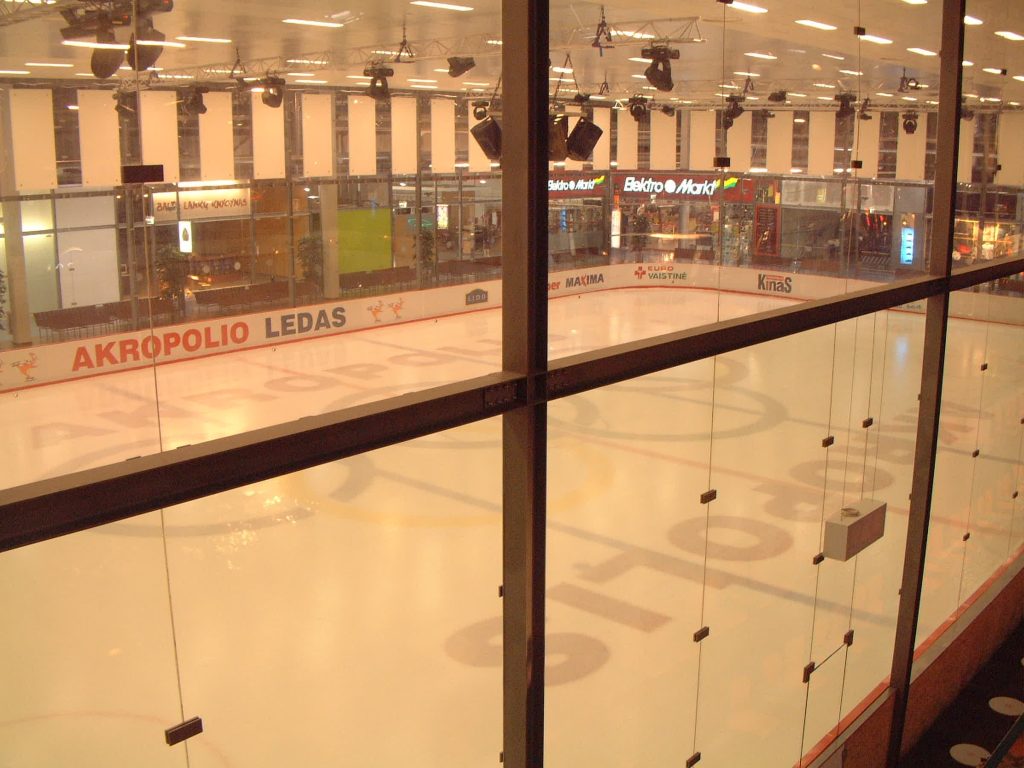

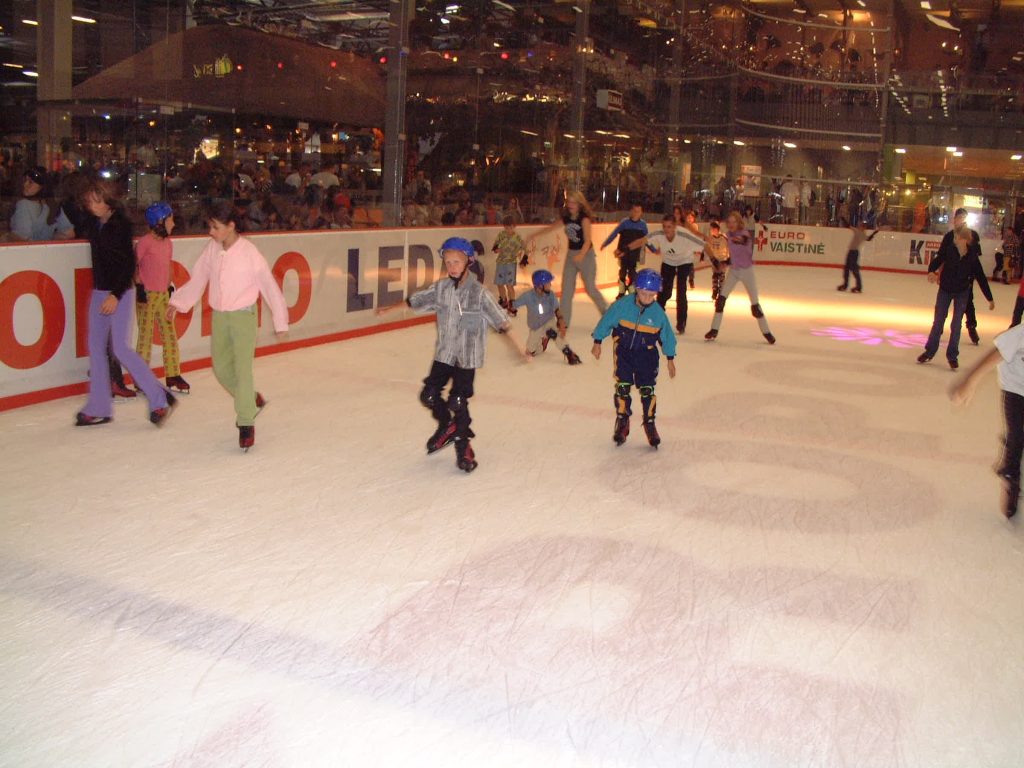

Ледовая арена Vilnius Akropolis — часть многолетнего регионального опыта, на котором основана компетенция SPORTWAVE. Введенная в эксплуатацию в 2002 году, эта стационарная крытая площадка имеет площадь льда около 1 200 м² и была создана для круглогодичного массового и спортивного использования внутри крупного торгово-развлекательного центра.

Сегодня проект важен не только как исторический пример. Он демонстрирует несколько принципов, которые по-прежнему определяют качественный инжиниринг стационарной арены: интеграция ледового пола со зданием, мониторинг холодоснабжения, полезное использование сбросного тепла и проектирование под долгосрочную эксплуатацию, а не только под первый день работы.

Кратко о проекте

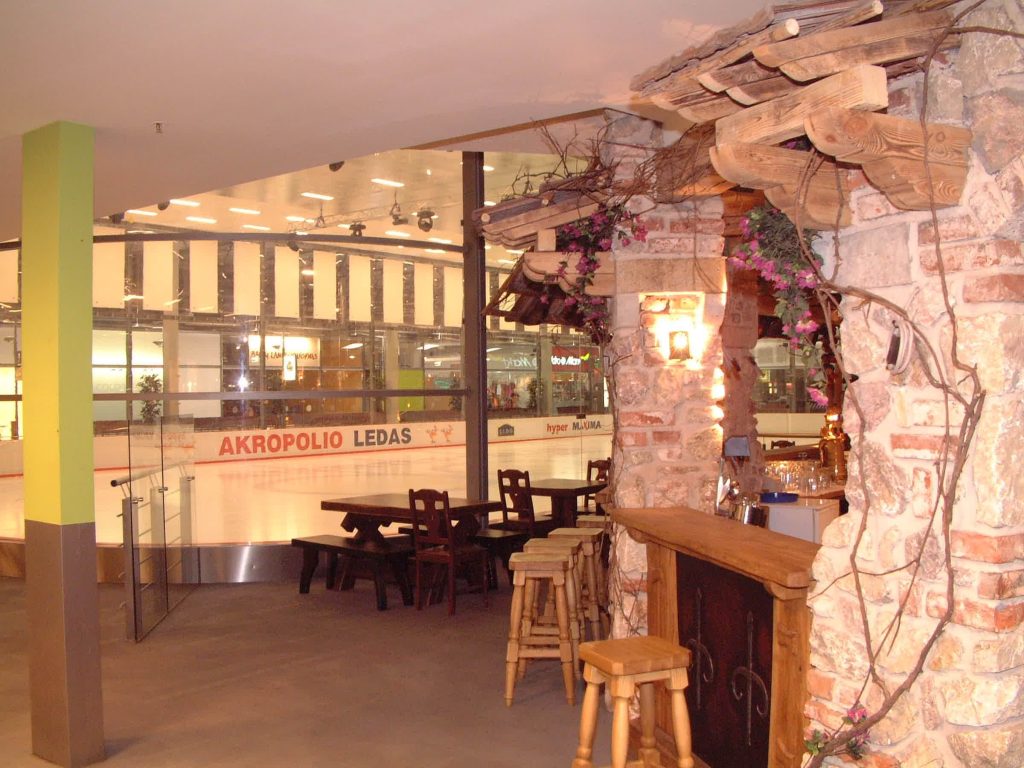

Контекст проекта: постоянный лед внутри коммерческого здания

Крытая ледовая арена в торгово-развлекательном центре — это не изолированная холодильная установка. Каток становится частью энергетической, влажностной, транспортной и сервисной среды здания.

Для такого объекта главный инженерный вопрос — не только в том, сможет ли холодильная установка заморозить плиту. Система должна обеспечивать надежную круглогодичную работу и одновременно быть согласована с:

• вентиляцией здания и контролем влажности;
• электрической инфраструктурой;
• доступом посетителей и потоками людей;

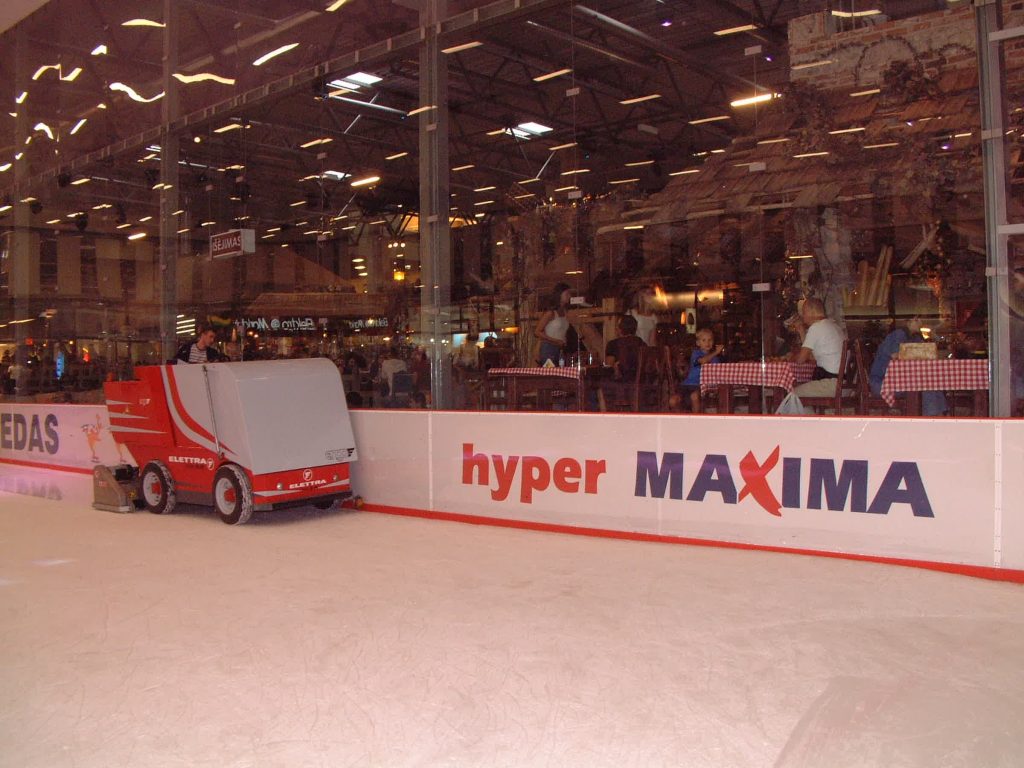

• восстановлением льда и удалением снега;
• потребностью в технической воде;
• сервисным доступом;
• отводом тепла и его полезной рекуперацией;
• режимами работы, которые могут отличаться от графика самого торгового центра.

Поэтому постоянный лед нужно рассматривать как часть инженерных систем здания уже на стадии планирования.

Бетонная ледовая плита: когда постоянный пол оправдан

В текущей классификации проекта Vilnius Akropolis указан как объект с бетонной ледовой плитой. Для стационарной арены бетонная конструкция со встроенным холодильным контуром может обеспечить прочное и стабильное основание для многолетней круглогодичной эксплуатации.

Для аналогичного проекта сегодня решение о бетонной плите обычно проверялось бы по следующим критериям:

• останется ли площадь постоянно предназначенной для льда;
• сколько месяцев в году будет работать арена;
• какая спортивная программа требуется;
• каковы нагрузки на пол и конструктивные требования;
• какая нужна теплоизоляция и защита от тепла грунта;
• как будут организованы трубопроводы и гидравлическое зонирование;
• какие есть требования к ремонту и сроку службы;
• как плита взаимодействует с остальным зданием при снятом льде.

Бетонная плита не является автоматически лучшим выбором для любого проекта, который выглядит постоянным. Если пространство должно регулярно возвращаться к другой функции, стоит сравнивать съемные или многофункциональные решения.

Управление холодоснабжением было частью исходной концепции

Документация проекта указывает на компьютерный мониторинг и управление холодильной системой и искусственным льдом.

Это важно, потому что стационарная арена не должна работать в одном неизменном режиме. Потребность во льде меняется в зависимости от вида спорта, потока посетителей, частоты восстановления поверхности, внутреннего климата и графика.

Для сопоставимого современного объекта полезно контролировать:

• температуры подачи и обратки вторичного теплоносителя;
• состояние холодильной установки;
• работу насосов;
• температуру льда или плиты;
• аварийные сигналы;
• рабочий график;
• энергопотребление или время работы;
• отдельные параметры здания, если это необходимо для системной интеграции.

Мониторинг нужен не только для выявления аварии. Он помогает заметить постепенное ухудшение эффективности до того, как оно проявится плохим льдом или лишними энергозатратами.

Рекуперация тепла: холодильная система может быть источником полезной энергии

В проекте использовалось тепло холодильной установки для технических нагрузок, включая плавление снега, снятого при восстановлении льда, и нагрев технической воды.

Это важный принцип стационарной арены. Холодильная машина постоянно отводит тепло от льда и передает его наружу. Если одновременно есть полезный потребитель тепла, часть этой энергии можно использовать вместо ее простого сброса.

В современных проектах потенциальные применения рекуперации включают:

• плавление снега после восстановления льда;
• предварительный нагрев технической или бытовой горячей воды;
• нагрев основания или защиту от промерзания;
• отопление помещений;
• подогрев вентиляционного воздуха;
• другие низко- и среднетемпературные нагрузки здания.

Правильная концепция зависит от требуемого температурного уровня, одновременности спроса и графика здания. Поэтому рекуперацию нужно проектировать вместе со всей энергетической системой объекта, а не добавлять как отдельный элемент.

Что этот проект показывает об энергоэффективности стационарной арены

Энергоэффективность определяется не только COP холодильной установки. На крытой арене холодоснабжение взаимодействует с лучистыми нагрузками, температурой и влажностью воздуха, восстановлением льда, насосами и ограждающими конструкциями здания.

Для нового проекта SPORTWAVE поэтому оценивает полную эксплуатационную цепочку:

1. Определить программу льда — хоккей, фигурное, массовое или смешанное использование.
2. Рассчитать реальную тепловую нагрузку — вместо подбора холодоснабжения только по площади.
3. Согласовать пол и гидравлику — для равномерной температуры по всей поверхности.
4. Интегрировать HVAC и контроль влажности — потому что влага и излучение влияют на лед и энергопотребление.
5. Определить стратегию управления — графики, уставки, аварии и мониторинг.
6. Найти полезных потребителей тепла — до фиксации холодильной установки и отопительной концепции здания.
7. Спланировать сервисный доступ — потому что эксплуатационная эффективность зависит от обслуживаемости.

Почему площади 1 200 м² недостаточно для подбора новой системы

Распространенная ошибка — использовать площадь референсного объекта как прямой шаблон для расчета холодоснабжения. Две крытые арены примерно по 1 200 м² могут требовать разных систем.

Итоговая нагрузка зависит от:

• температуры и влажности здания;
• излучения потолка и ограждающих конструкций;
• температуры льда;
• часов работы;
• числа катающихся;
• частоты восстановления и условий воды;
• конструкции пола;
• насосов и гидравлики;
• требований к рекуперации;
• уровня резервирования.

Поэтому ASHRAE рассматривает простые значения м²/кВт только как предварительную проверку полноценного теплового расчета, а не как его замену.

Читать: как подобрать холодильную систему ледовой арены

Стационарный каток или многофункциональное пространство?

Vilnius Akropolis представляет концепцию постоянного специализированного льда. Для нового объекта одним из первых вопросов должно быть: действительно ли эта площадь должна оставаться ледовой ареной на протяжении всего срока эксплуатации?

Правильный выбор следует из годового календаря объекта, а не из копирования прошлой арены.

Почему этот проект остается актуальным

Vilnius Akropolis — полезный региональный пример, потому что объединяет три идеи, которые до сих пор являются центральными для стационарных ледовых объектов:

• ледовый пол является частью здания;
• холодоснабжение нужно контролировать и мониторить как единую эксплуатационную систему;
• сбросное тепло может стать полезной энергией, если это предусмотрено проектом.

Для нового проекта эти принципы важнее, чем копирование конкретной исторической спецификации оборудования.

Подход SPORTWAVE

Этот объект относится к региональной базе опыта, лежащей в основе SPORTWAVE. В новых стационарных проектах SPORTWAVE применяет ту же системную логику с актуальными инженерными методами и современным оборудованием: конструкция пола, холодоснабжение, гидравлика, автоматика, рекуперация тепла, HVAC здания, потребности операторов и сервисный доступ рассматриваются вместе.
